Σχέδια σύνδεσης αισθητήρα κίνησης
Οι αισθητήρες κίνησης είναι συσκευές που ανταποκρίνονται σε αντικείμενα που κινούνται και όχι σε ακίνητα. Σε αυτό διαφέρουν από τους αισθητήρες παρουσίας διαμορφωμένους να λειτουργούν κατά την εξαφάνιση, την εξαφάνιση κινούμενων αντικειμένων στην ελεγχόμενη περιοχή.
Με άλλα λόγια, η συσκευή που ελέγχει την κίνηση πρέπει να λειτουργεί όταν ένα άτομο βρίσκεται μέσα στον παρατηρούμενο χώρο, όταν κινείται ή παγώνει, αλλά τουλάχιστον μετακινεί μόνο τα δάχτυλά του. Ταυτόχρονα, οι συσκευές ελέγχου παρουσίας ενεργοποιούνται όταν οι άνθρωποι έχουν εγκαταλείψει τελείως το δωμάτιο ή υπάρχει ένα εντελώς κατεψυγμένο άτομο που έχει απομείνει σε αυτό και δεν κάνει καμία κίνηση.
Και οι δύο ομάδες αυτών των αισθητήρων μπορούν να λειτουργούν με βάση:
-
τη δέσμευση των ηχητικών δονήσεων από ευαίσθητα ακουστικά συστήματα.
-
η αντίληψη της θερμικής ακτινοβολίας που προκαλείται από το ανθρώπινο σώμα από τους υπέρυθρους δέκτεςπαθητική δράση;
-
επικαλυπτόμενο υπέρυθρο που δεν είναι ορατό στο ανθρώπινο μάτι κατευθυνόμενο από τον εκπομπό προς τον δέκτηενεργή μέθοδο.
Υπάρχουν ακόμα άλλοι τρόποι ανίχνευσης ενός κινούμενου προσώπου, αλλά, όπως και η ακουστική μέθοδος, σπάνια χρησιμοποιούνται. Και στις οικιακές συσκευές, οι αισθητήρες κίνησης που λειτουργούν με ηλεκτρομαγνητικά κύματα που βρίσκονται στο υπέρυθρο φάσμα χρησιμοποιούνται συχνότερα. Περιγράφονται στην ενότητα αυτό το άρθρο.
Οι δέκτες αισθητήρων υπέρυθρων έχουν μια γενική αρχή λειτουργίας.
Οι αισθητήρες κίνησης και οι αισθητήρες παρουσίας ανιχνεύουν την υπέρυθρη ακτινοβολία που διανέμεται προς όλες τις κατευθύνσεις από οποιοδήποτε αντικείμενο βρίσκεται στο οπτικό πεδίο. Οι θερμικές ακτίνες, όπως συμβαίνει σε ένα συμβατικό οπτικό σύστημα, για παράδειγμα, μια φωτογραφική μηχανή, πέφτουν σε ένα τεμαχισμένο φακό που λειτουργεί σύμφωνα με την αρχή Fresnel.
Αυτή η γυάλινη ή οπτική πλαστική κατασκευή δημιουργείται με μεγάλο αριθμό ομόκεντρων τομέων / τομέων, καθένας από τους οποίους σχηματίζει μια στενή δέσμη παράλληλων ακτίνων θερμότητας στον αισθητήρα IR.
Ονομάζεται επίσης ο όρος "αισθητήρας PIR" επειδή έχει πυροηλεκτρικό φαινόμενο - δημιουργεί ένα ηλεκτρικό πεδίο ανάλογο με την λαμβανόμενη ροή θερμότητας. Το σήμα που λαμβάνεται από αυτόν επεξεργάζεται ηλεκτρονικά.

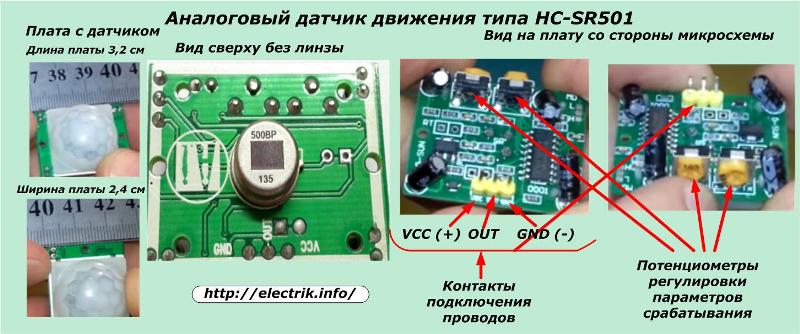

Στα περισσότερα σχέδια αισθητήρων, ο πυροαυτόματος λειτουργεί με αναλογικές τιμές. Ένα παράδειγμα είναι Αισθητήρας κίνησης σειράς HC-SR501.
Έχει μικρές διαστάσεις, λειτουργεί με βάση ένα μικροκύκλωμα, έχει τρεις ακροδέκτες για σύνδεση καλωδίων ισχύος και φορτίου, δύο ρυθμιστικά ποτενσιόμετρα. Όταν ενεργοποιείται, παράγει ένα ηλεκτρικό σήμα ελέγχου με τάση 3.3 volts και ένα ρεύμα αρκετών milliamps.

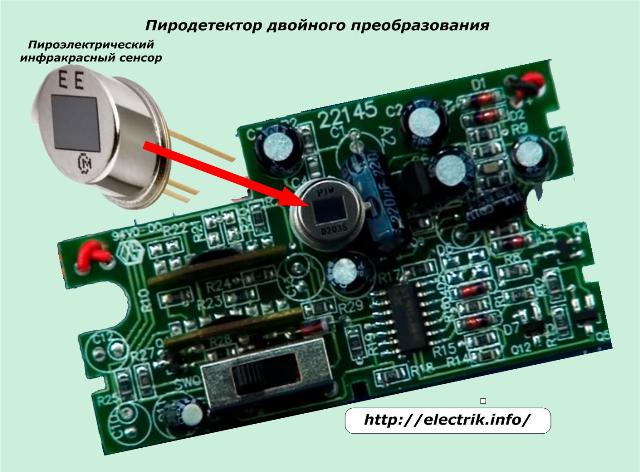

Πρόσφατα, έχουν εισαχθεί μονάδες που υλοποιούν διπλή μετατροπή και επεξεργασία εντολών με βάση ψηφιακά σήματα.
Αυτό επιτρέπει τη χρήση συσκευών μικροεπεξεργαστών και τεχνολογίας υπολογιστών για περαιτέρω μετασχηματισμούς σήματος και το σχηματισμό διαφόρων αλγορίθμων ελέγχου για αυτόματες συσκευές.
Τόσο οι αναλογικοί ηλεκτρονικοί όσο και οι ψηφιακοί αισθητήρες συνδέονται με τροφοδοτικά και διαθέτουν συσκευές εξόδου που μεταφέρουν το φορτίο στο πρωτεύον δίκτυο.
Μια από τις αρχές καθορίζεται στον αλγόριθμο λειτουργίας ηλεκτρονικών:
-
ανίχνευση κίνησης.
-
απάντηση με διαμονή.
Όταν ένα άτομο εμφανίζεται στο πεδίο δράσης του αισθητήρα, με την παρουσία του κάνει αλλαγές στη θερμική ισορροπία του περιβάλλοντος και όλες οι κινήσεις του καταγράφονται μέσω του φακού Fresnel ως φακό της κάμερας. Οι ηλεκτρονικές μονάδες λειτουργούν και εκπέμπουν ένα ηλεκτρικό σήμα στην επαφή ελέγχου.
Αυτό εξαλείφει τις λειτουργίες του ίδιου του αισθητήρα, αν και η διαδικασία μεταγωγής των ενεργοποιητών δεν έχει ακόμη ολοκληρωθεί και δεν επαρκεί η ισχύς του σήματος ελέγχου του αισθητήρα κίνησης για τη μεταγωγή φωτιστικών, την ενεργοποίηση της σειρήνας ήχου, την αποστολή SMS σε κινητό τηλέφωνο ή την εκτέλεση άλλων εργασιών.
Αυτό το σήμα πρέπει να ενισχυθεί και να μεταδοθεί σε μια ισχυρή επαφή για να μεταβεί το φορτίο.

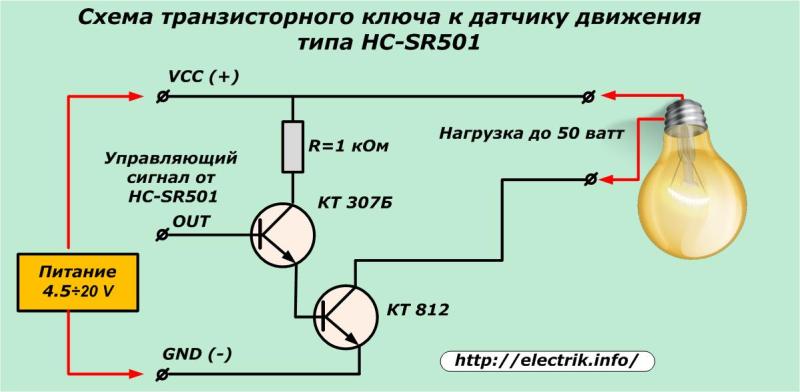

Ο αισθητήρας κίνησης HC-SR501 που συζητήθηκε παραπάνω δεν μπορεί να εκτελέσει αυτές τις λειτουργίες μόνος του. Για την υλοποίησή τους, μπορείτε να συναρμολογήσετε έναν απλό διακόπτη τρανζίστορ διπολικά τρανζίστορ.
Ισχύς = 4,5 ÷ 20 βολτ από πρόσθετη πηγή τροφοδοτείται στους ακροδέκτες VCC και GND του αισθητήρα κίνησης και του κλειδιού και το σήμα ελέγχου από τον ακροδέκτη OUT του αισθητήρα τροφοδοτείται στο τερματικό ενισχυτή με το ίδιο όνομα. Ένα φορτίο της κατάλληλης τάσης συνδέεται στο κύκλωμα εξόδου.
Αν χρησιμοποιείτε αυτό το πρόγραμμα για να ενεργοποιήσετε το κινητό τηλέφωνο, μπορείτε να λαμβάνετε SMS στο κινητό σας τηλέφωνο, το οποίο θα είναι ένα μήνυμα σχετικά με την εμφάνιση απροσδόκητων επισκεπτών στη ζώνη ασφαλείας.
Οι περισσότερες από τις έτοιμες μονάδες για κυκλώματα φωτισμού με αισθητήρες κίνησης διαθέτουν ενσωματωμένο ενισχυτή και επαφή ισχύος που ενεργοποιεί το κύκλωμα φορτίου. Τα σχέδια τέτοιων μονάδων, που τροφοδοτούνται από ένα δίκτυο 220 V, διαθέτουν τρεις ακροδέκτες για τη σύνδεση καλωδίων απευθείας στο περίβλημα, δύο από τα οποία τροφοδοτούνται (φάση L και μηδέν N) και το τρίτο L ', μαζί με μηδέν Ν, χρησιμοποιούνται για την εναλλαγή φωτιστικών.
Ενεργοί αισθητήρες κίνησης
Οι συσκευές που λειτουργούν με βάση την αρχή παρακολούθησης του καναλιού μεταξύ του πομπού IR και του δέκτη έχουν περίπου τον ίδιο αλγόριθμο, συντονίζονται σε μια κοινή συχνότητα, όπως το τηλεχειριστήριο μιας τηλεόρασης ή ενός ασύρματου ποντικιού υπολογιστή με τους δέκτες τους. Μπορούν να έχουν αυτόνομη ισχύ ανεξάρτητα από ένα σταθερό ηλεκτρικό δίκτυο.
Σε αυτή την περίπτωση, εκτελείται ένα από τα σχήματα διαρρύθμισης των δομοστοιχείων της άμεσης ή περιστροφικής μεθόδου διαμόρφωσης της διαδρομής χρησιμοποιώντας καθρέπτες.
Διαγράμματα σύνδεσης αισθητήρα
Απλό διάγραμμα καλωδίωσης που φαίνεται στην εικόνα.
Με αυτή τη σύνδεση, ο τρόπος λειτουργίας της λυχνίας αντιστοιχεί πλήρως στον αλγόριθμο που καθορίζεται από το ηλεκτρονικό κύκλωμα και ρυθμίζεται από τα ποτενσιόμετρα ρύθμισης.
Σε απλά σχέδια αισθητήρων, εγκαθίστανται δύο ελεγκτές:
1. LUX - το επίπεδο φωτισμού, κατά την επίτευξη του οποίου ενεργοποιείται ο αισθητήρας (για παράδειγμα, δεν υπάρχει ανάγκη χρήσης ηλεκτρικού φωτός σε ηλιόλουστες καιρικές συνθήκες). Για λόγους ρύθμισης, η υψηλότερη τιμή είναι αρχικά καθορισμένη.
2. TIME - η διάρκεια του χρονομέτρου ή, με άλλα λόγια, το χρονικό διάστημα κατά το οποίο ο λαμπτήρας θα ανάψει μετά την ανίχνευση της κίνησης. Συνήθως ρυθμίστε την ελάχιστη τιμή, επειδή με κάθε νέα κίνηση ο αισθητήρας θα επανεκκινήσει συνεχώς.
Συνήθως αυτές οι δύο παράμετροι ρύθμισης είναι αρκετές για να διαμορφώσουν τον έλεγχο των οικιακών φωτιστικών. Στο εξελιγμένους αισθητήρες κίνησης ασφαλείας υπάρχουν δύο ακόμη ποτενσιόμετρα:
1. SENS - ευαισθησία ή εύρος. Χρησιμοποιείται για τη μείωση της ζώνης ελέγχου σε αυτές τις περιπτώσεις, όταν δεν είναι δυνατόν να περιοριστεί η αλλαγή στον προσανατολισμό του αισθητήρα κίνησης.
2. MIC - επίπεδο ακουστικού θορύβου του ενσωματωμένου μικροφώνου στο οποίο ενεργοποιείται ο αισθητήρας. Αλλά σε οικιακές συνθήκες αυτή η λειτουργία δεν είναι απαραίτητη - ο αισθητήρας θα ενεργοποιηθεί από εξωγενείς ήχους περνώντας από τα αυτοκίνητα, τα θαυμαστικά των παιδιών ...

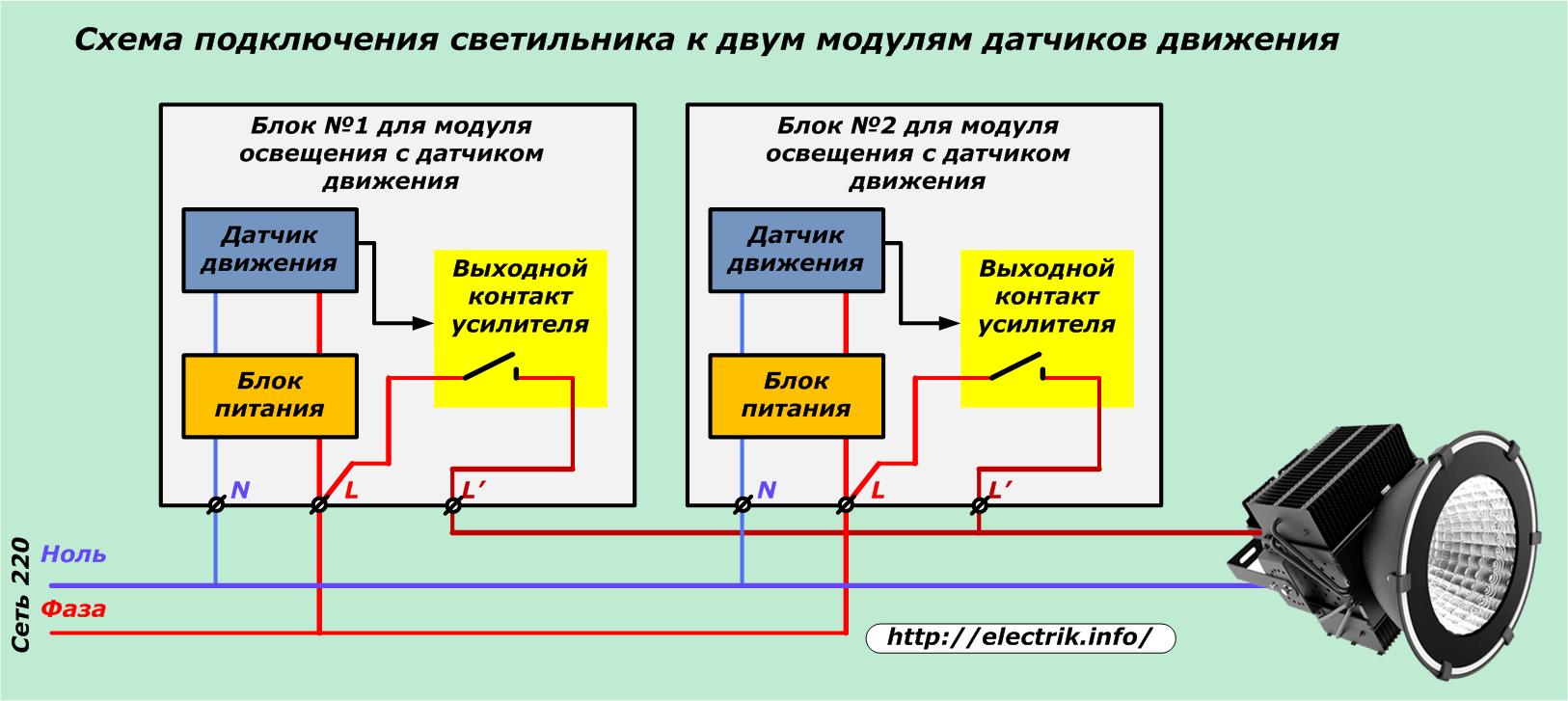

Σχέδιο σύνδεσης της λυχνίας σε δύο αισθητήρες
Αυτή η μέθοδος χρησιμοποιείται σε χώρους όπου είναι απαραίτητο να ελέγχεται ο φωτισμός από δύο απομακρυσμένα σημεία με περιορισμένη προβολή για έναν αισθητήρα.
Οι ακροδέκτες της συσκευής με το ίδιο όνομα συνδέονται παράλληλα μεταξύ τους και εξέρχονται στο δίκτυο τροφοδοσίας και στη συσκευή φωτισμού. Όταν ενεργοποιηθεί η επαφή εξόδου οποιουδήποτε αισθητήρα, η λυχνία ανάβει.

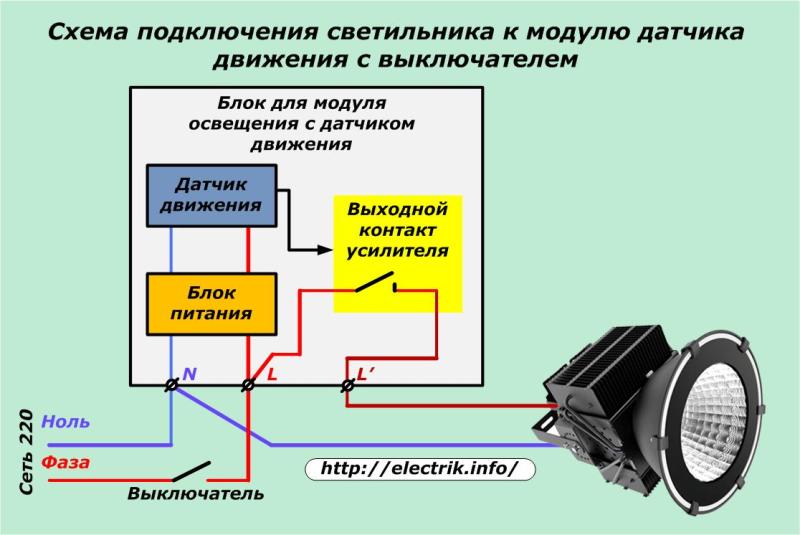

Σχέδιο σύνδεσης μέσω διακόπτη
Αυτή η μέθοδος χρησιμοποιείται όταν ένα μπλοκ αισθητήρα κίνησης προστίθεται σε μια υπάρχουσα λυχνία με διακόπτη. Όταν ο διακόπτης είναι ενεργοποιημένος, το κύκλωμα λειτουργεί πλήρως όπως έχει διαμορφωθεί από τα ηλεκτρονικά. Και όταν η επαφή είναι ανοικτή, η φάση αφαιρείται από την παροχή ρεύματος και ο αισθητήρας κίνησης τεθεί εκτός λειτουργίας.
Η πρακτική έχει δείξει ότι μεταξύ των ιδιοκτητών διαμερισμάτων, όταν εγκαταλείπουν τις εγκαταστάσεις, η συνήθεια της αυτόματης απενεργοποίησης του φωτός με έναν διακόπτη παρέμεινε. Στη συνέχεια, όταν εισέρχεστε στο δωμάτιο ενός ατόμου, ο αισθητήρας κίνησης τίθεται εκτός λειτουργίας. Για να αποκλειστούν τέτοιες καταστάσεις, οι επαφές του διακόπτη αποφεύγονται, με την οποία πραγματοποιείται η μετάβαση στο προηγούμενο κύκλωμα.

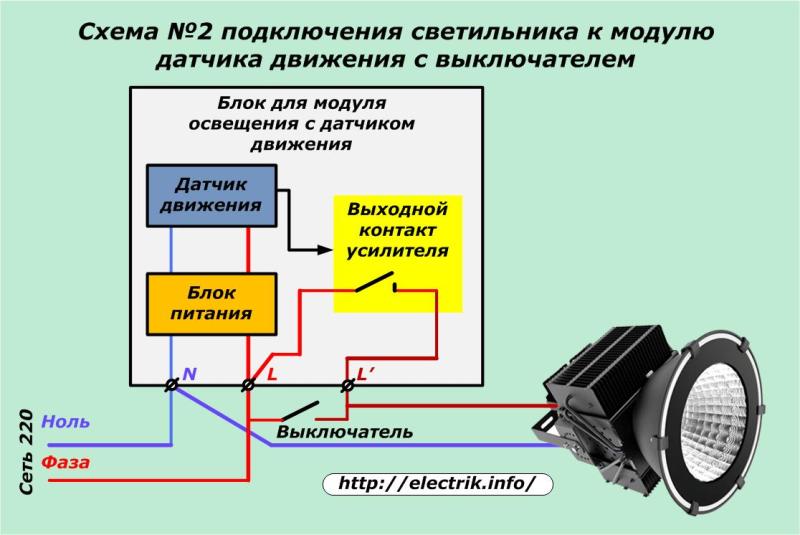

Σε αυτό το κύκλωμα, ο διακόπτης on ξεπερνά πλήρως την επαφή εξόδου του αισθητήρα κίνησης. Χρησιμοποιείται όταν ένα άτομο βρίσκεται σε σταθερή θέση για μεγάλο χρονικό διάστημα και η ταχύτητα κλείστρου του χρονομέτρου είναι μικρή και πρέπει να κάνετε επιπλέον κινήσεις που αποσπούν την προσοχή για να ανάψετε τη λάμπα.

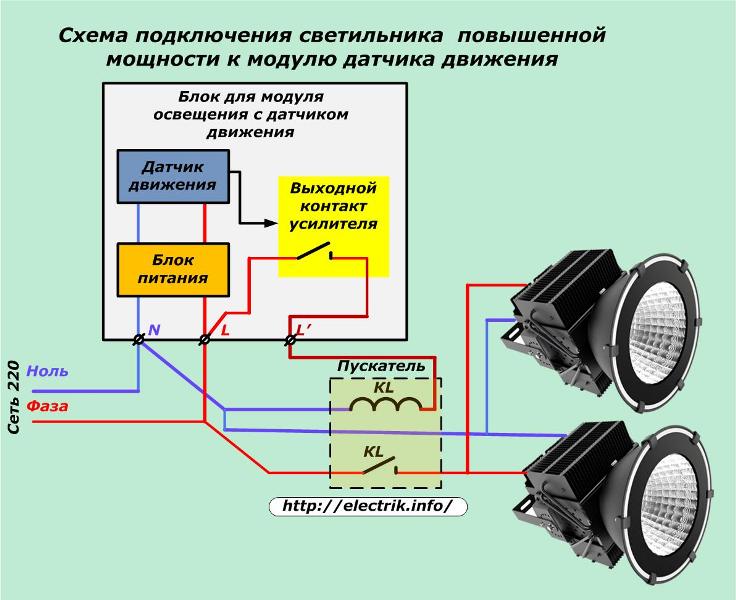

Διάγραμμα συνδεσμολογίας για ισχυρά φορτία με ηλεκτρομαγνητικές συσκευές
Μπορεί να χρησιμοποιηθεί μια μονάδα αισθητήρα κίνησης με επαφές χαμηλής ισχύος έλεγχος φωτισμού πολύ ισχυρά φωτιστικά. Για αυτό, χρησιμοποιείται μια ενδιάμεση συσκευή - μαγνητικό εκκινητή, ρελέ ή επαφέα της αντίστοιχης βαθμολογίας. Η περιέλιξη της είναι συνδεδεμένη με επαφή αισθητήρα χαμηλής ισχύος και η επαφή ισχύος μεταφέρει το φορτίο του συστήματος φωτισμού.
Σε αυτό το σχήμα, όπως και σε όλα τα άλλα, είναι απαραίτητο να υπολογίσετε με ακρίβεια τις μεταβαλλόμενες χωρητικότητες και να επιλέξετε επαφές ισχύος για αυτούς. Μετά την ένταξη στην εργασία, τα ρεύματα των φορτίων μετριούνται αναγκαστικά και συγκρίνονται και πάλι με τη δύναμη των επαφών. Για αξιόπιστη μακροχρόνια λειτουργία του συστήματος, είναι απαραίτητο να δημιουργηθεί ένα περιθώριο ισχύος.
Ένα παρόμοιο κύκλωμα με ηλεκτρομαγνητικές συσκευές είναι ικανό για μεγάλη και αξιόπιστη λειτουργία. Ωστόσο, έχει δύο σημαντικά μειονεκτήματα:
1. αυξημένο θόρυβο και ηλεκτρομαγνητικές παρεμβολές που συνοδεύουν τη διαδικασία μετακίνησης του οπλισμού κατά τη διάρκεια της μεταγωγής ·
2. η συνεχής φθορά του συστήματος επαφής λόγω εκκενώσεων που προέρχονται από ανοιχτό κύκλωμα, το οποίο απαιτεί περιοδική προληπτική συντήρηση.
Τα τρίαχανα και τα τριακάκια στερούνται αυτών των ελλείψεων.

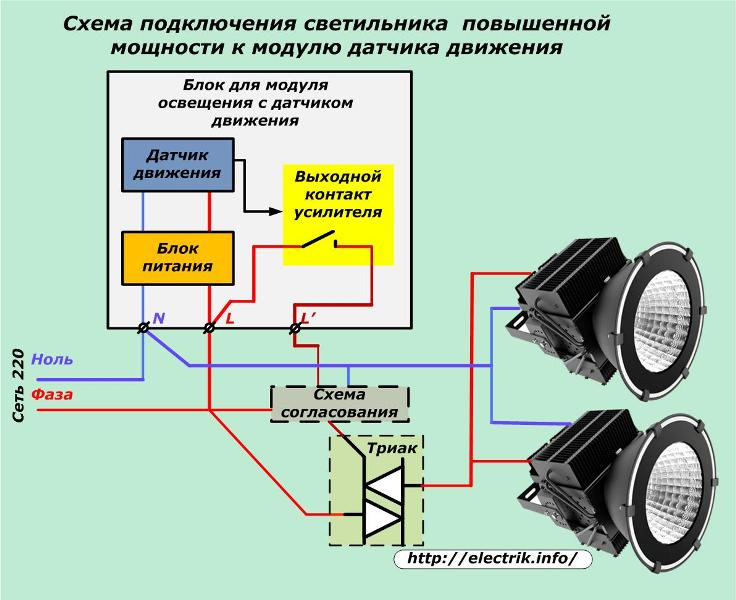

Σχέδιο σύνδεσης για ισχυρά φορτία με συσκευές ημιαγωγών
Σε αυτή την περίπτωση, δεν υπάρχουν όλα τα είδη θορύβου και παρεμβολών. Αλλά για να λειτουργήσει η συσκευή ημιαγωγών, είναι απαραίτητο να μετατρέψει το σήμα ελέγχου του αισθητήρα κίνησης σε μια αρμονική που συμπίπτει σε συχνότητα με την τάση δικτύου. Για να γίνει αυτό, δημιουργείται ένα ειδικό κύκλωμα αντιστοίχισης που παρέχει εναλλασσόμενο ρεύμα ηλεκτρόδιο ελέγχου τριακ.
Όταν λειτουργεί το κύκλωμα ταύτισης, το triac είναι ανοιχτό. και τα φώτα είναι αναμμένα. Όταν δεν υπάρχει σήμα ελέγχου, το triac είναι κλειστό και ο φωτισμός που ελέγχει είναι απενεργοποιημένος.
Το μειονέκτημα αυτού του κυκλώματος είναι η πολυπλοκότητα του σχεδιασμού του σήματος αντιστοίχισης της ηλεκτρονικής συσκευής.
Η επιλογή της θέσης εγκατάστασης και της μεθόδου προσανατολισμού των αισθητήρων
Ανάλογα με το σχεδιασμό του, ο αισθητήρας κίνησης μπορεί να έχει διαφορετική γωνία θέασης για τον έλεγχο του χώρου από μερικούς βαθμούς σε κυκλική άποψη, η οποία χρησιμοποιείται συνήθως με τις βάσεις οροφής.
Αυτές οι γωνίες κατανέμονται σε οριζόντια και κατακόρυφα επίπεδα, καθορίζουν την περιοχή παρατήρησης, αναφέρονται στην τεκμηρίωση.
Οι αισθητήρες που σχεδιάζονται για τοποθέτηση σε τοίχο συνήθως έχουν μια γενική εικόνα της τάξης των 110 ÷ 120 ή 180 μοίρες οριζόντια και 15 ÷ 20 - κάθετα.
Εκτός αυτού του χώρου, δεν ανιχνεύονται κινήσεις από τους αισθητήρες. Ως εκ τούτου, κατά την εγκατάσταση ενός αισθητήρα κίνησης, είναι σημαντικό όχι μόνο να τα επιλέξετε σύμφωνα με τα χαρακτηριστικά της αναθεώρησης, αλλά και να προσαρμόσετε μετά την εγκατάσταση για να ρυθμίσετε την κατεύθυνση. Τα σχέδια με κινητό σώμα προβολής διευκολύνουν τη ρύθμιση και για άλλες συσκευές είναι απαραίτητο να σκεφτείτε προσεκτικά και να εκτελέσετε την αρχική εγκατάσταση.
Οι αισθητήρες οροφής έχουν συνήθως 360 όραμαπερίπου οριζόντια, η οποία είναι κατανεμημένη κώνος από πάνω προς τα κάτω.Η ζώνη ελέγχου της είναι πολύ μεγαλύτερη, αλλά μπορεί επίσης να έχει έναν αφανή χώρο στις γωνίες των χώρων.
Αντίκτυπος ξένων αντικειμένων στη λειτουργία των αισθητήρων
Κατά την εγκατάσταση και τη διαμόρφωση του αισθητήρα κίνησης, είναι σημαντικό να ληφθούν υπόψη οι συνθήκες τοποθέτησής τους, να εκτιμηθεί ο αντίκτυπος στην αξιοπιστία των κοντινών αντικειμένων και των διαφόρων ενεργειακών πηγών. Οι θερμικοί θερμοσίφωνες, τα κλαδάκια των δέντρων, τα αυτοκίνητα που περνούν, οι καμπίνες του ανελκυστήρα και άλλα αντικείμενα μπορούν να προκαλέσουν συχνές ψευδώς θετικές ενδείξεις.
Όταν δεν υπάρχει κανένας τρόπος να απαλλαγούμε από αυτά, τότε η ευαισθησία της συσκευής είναι τραχύ με ένα ποτενσιόμετρο ή η ζώνη παρεμβολής είναι θωρακισμένη.
