Πώς να κάνετε την τροφοδοσία του διαμερίσματος αξιόπιστη

Πολλοί ιδιοκτήτες σπιτιών ανησυχούν για την καλή λειτουργία των οικιακών συσκευών, την ασφάλεια των ηλεκτρικών καλωδίων και την ποιότητα της εισερχόμενης ηλεκτρικής ενέργειας. Στην περίπτωση αυτή, προκύπτουν πρόσθετες απαιτήσεις:

• ενοποίηση με βάση τη χρήση εξοπλισμού που κατασκευάζεται σύμφωνα με τα ισχύοντα πρότυπα υπό τη μορφή ορισμένων ενοτήτων ·

• οικονομικά αποδοτική εργασία βασισμένη στην εφαρμογή των αρχών των αποδοτικών τεχνολογιών εξοικονόμησης ενέργειας ·

• φιλική προς το περιβάλλον, ασφαλή χρήση υλικών.

• βολική, εργονομική διαχείριση.

Όλα αυτά τα ζητήματα λαμβάνονται υπόψη στο έργο παροχής ηλεκτρικού ρεύματος του διαμερίσματος, η προετοιμασία του οποίου απαιτεί καλή γνώση των κανονισμών ασφαλείας, της λειτουργίας των ηλεκτρικών εγκαταστάσεων, των αρχών λειτουργίας των ηλεκτρικών συσκευών και των δομών τους, συμπεριλαμβανομένων των τελευταίων εξελίξεων. Ένας οικιακός πλοίαρχος που έχει τις τεχνικές δεξιότητες ενός ηλεκτρολόγου, αντιμετωπίζοντας ανεξάρτητα μια τέτοια εργασία είναι αρκετά προβληματική. Είναι προτιμότερο να ανατεθεί η εφαρμογή του σε έναν εξειδικευμένο οργανισμό.

Το έργο παροχής ηλεκτρικού ρεύματος είναι ένα ενοποιημένο έγγραφο που παρέχει υπολογισμούς των ηλεκτρικών παραμέτρων του οικιακού δικτύου και πρώτα απ 'όλα απαιτούμενη κατανάλωση ενέργειας, το οποίο ονομάζεται επίσης κατανεμημένο ή επιτρεπόμενο. Η αξία του συμφωνείται μεταξύ του ιδιοκτήτη του διαμερίσματος, του προμηθευτή ηλεκτρικής ενέργειας και των ρυθμιστικών οργανισμών.

Κατά τη διάρκεια της έγκρισης μπορεί να απαιτείται άδεια από την αρχή σχεδιασμού. Εάν δεν υποβληθεί, τότε τα έγγραφα δεν θα εγκριθούν.

Το έργο εξετάζει επίσης τη διαδικασία για τη χρήση εξοπλισμού, συσκευών, ηλεκτρικών υλικών, δείχνει την τοποθεσία τους, το απαιτούμενο ποσό.

Απαιτείται λεπτομερής τεκμηρίωση σχετικά με τη δημιουργία και τη λειτουργία των ηλεκτρικών καλωδίων στις εγκαταστάσεις:

• κατά την κατασκευή στέγης για σύνδεση με ηλεκτρικά δίκτυα.

• να εξοικειωθείτε με το διαμέρισμα κατά την αγορά του.

• κατά το σχεδιασμό και τη διεξαγωγή σημαντικών επισκευών ή ανακατασκευής του συστήματος παροχής ηλεκτρικής ενέργειας.

• σε περιπτώσεις συχνών συστολών ηλεκτρικού εξοπλισμού με προστατευτικές διατάξεις λόγω έλλειψης ηλεκτρικού ρεύματος για να υποβληθεί στη διαδικασία αύξησης της κατανεμημένης ισχύος από τον οργανισμό παροχής ενέργειας ·

• σε ορισμένες άλλες περιπτώσεις.

Στάδια ανάπτυξης του έργου

Αρχικά Για να δημιουργήσετε ένα σχέδιο, πρέπει να γνωρίζετε την αξία της κατανεμημένης ισχύος και τις διαβαθμίσεις του διακόπτη προστασίας που προστατεύει την είσοδο στο διαμέρισμα. Οι λεπτομερείς προδιαγραφές αποθηκεύονται στην τοπική οργάνωση διαχείρισης ενέργειας.

Κατά το σχεδιασμό του έργου δημιουργεί ένα σχέδιο ορόφου στο οποίο σημειώνονται:

• τη θέση των διακοπτών φωτισμού και των φανών τους ·

• σημεία τοποθέτησης πρίζων και ισχυροί καταναλωτές ισχύος (άνω του 1 kW).

Τελικό στάδιο - συντονισμός των εγγράφων με όλες τις αρχές.

Η σύνθεση της τεκμηρίωσης για την παροχή ηλεκτρικού ρεύματος του διαμερίσματος

Χωρίς αποτυχία, μια δέσμη εγγράφων θα πρέπει να εξετάσει:

• πράξη σχετικά με την ισορροπία κυριότητας του ηλεκτρικού δικτύου σε συγκεκριμένο ιδιοκτήτη με σαφή οριοθέτηση των εκμεταλλεύσεων ·

• γενικά δεδομένα για την παροχή ηλεκτρικού ρεύματος με επεξηγηματικό σημείωμα ·

• ολοκληρωμένο μονοκύλινδρο ηλεκτρικό κύκλωμα όλου του εξοπλισμού.

• σχέδιο φωτισμού δικτύου

• κάρτα της ομάδας εξαγωγής.

• δημιουργία και διανομή ενός δυναμικού συστήματος εξισορρόπησης ·

• ένα σύνολο ηλεκτρικών συσκευών και υλικών, τις προδιαγραφές τους.

Απαιτήσεις τεκμηρίωσης

Το δημιουργημένο έργο παρουσιάζει ένα πλήρες σύνολο πληροφοριών που καταρτίζονται σύμφωνα με τις απαιτήσεις των GOST και ESKD για:

• ο ιδιοκτήτης του κτιρίου.

• εποπτικές αρχές που συμμετέχουν στο συντονισμό του σχεδίου ·

• ομάδα ηλεκτρολόγων, καλωδίωση και σύνδεση του διαμερίσματος με το ηλεκτρικό δίκτυο?

• ηλεκτρολόγοι του οργανισμού εξυπηρέτησης.

Διάγραμμα συνδεσμολογίας μονής γραμμής

Χρησιμοποιείται για την απεικόνιση των αντικειμένων τροφοδοσίας, όταν η σύνδεση των τριών φάσεων απεικονίζεται μόνο από μία γραμμή. Αλλά ταυτόχρονα, το διάγραμμα δείχνει όλα τα συστήματα και τα τμήματα διαύλου, τις μεταγωγικές, τις προστατευτικές και τις μετασχηματιστές.

Ένα διάγραμμα μίας γραμμής περιέχει πληροφορίες σχετικά με τους τύπους και τις ποσότητες εξοπλισμού λειτουργίας με διαίρεση σε ομάδες, τις διαβαθμίσεις των προστατευτικών και ρυθμίσεων τους, τα καλώδια που έχουν τεθεί, τα σήματα καλωδίων και άλλες ηλεκτρικές πληροφορίες.

Σχέδιο για φωτισμό δωματίων με ηλεκτρικές συσκευές

Για να το δημιουργήσετε, χρειάζεστε ένα σχέδιο όλων των δωματίων σε κλίμακα, το οποίο μπορεί να αντιγραφεί από την τεκμηρίωση ΔΔΠ ή να αναδημιουργηθεί σε ένα κενό φύλλο χαρτιού χρησιμοποιώντας ένα μέτρο ταινιών, χάρακα ή άλλα εργαλεία μέτρησης και σχεδίασης.

Σε αυτό το σχέδιο, τοποθετείται αρχικά η θέση του αρχικού διαμερίσματος και στη συνέχεια όλοι οι λαμπτήρες (απλίκες, πολυέλαιοι, τοπικοί λαμπτήρες), διακόπτες, dimmers, σημεία σύνδεσης καλωδίων και συρμάτων. Εμφανίζονται σε συνδυασμό με σημεία προσκόλλησης στο σχέδιο και τρόπους αλληλεπίδρασης μεταξύ τους. Για τις υπογραφές τους χρησιμοποιούνται τα πρότυπα σήματα, τα οποία αναφέρονται στις σημειώσεις του εγγράφου.

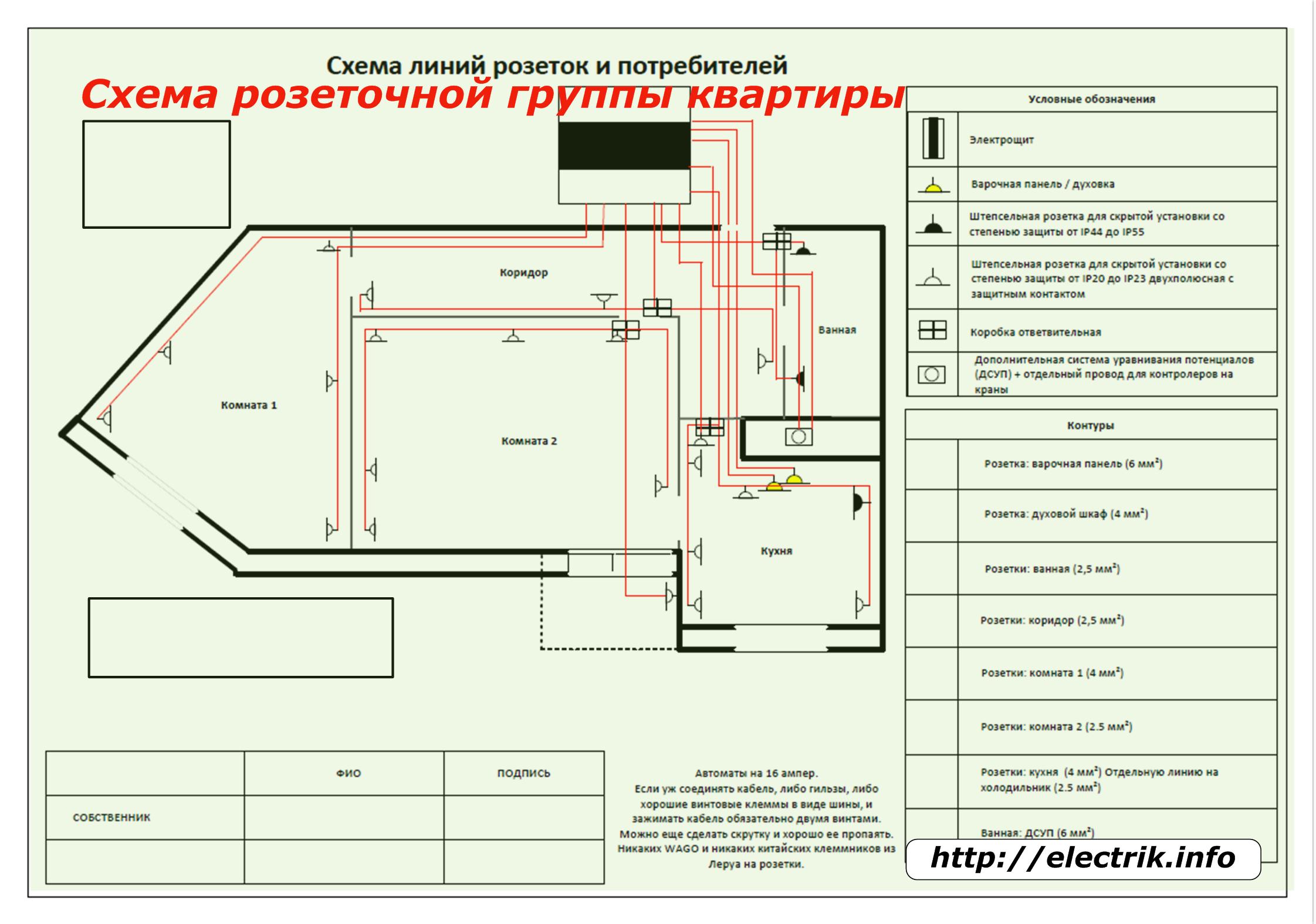

Σχέδιο της ομάδας εξαγωγής

Εκτελείται επίσης σε σχέδιο χώρων σε κλίμακα.

Δείχνει τη θέση εγκατάστασης του ηλεκτρικού πίνακα εισόδου και όλων των τύπων υποδοχών για σταθερή σύνδεση ισχυρών καταναλωτών (ηλεκτρική κουζίνα, πλυντήριο ρούχων κ.λπ.) και φορητές οικιακές συσκευές.

Η επιλογή της θέσης των υποδοχών και των διακοπτών καθορίζεται όχι μόνο από τους κανόνες τεχνικής ασφάλειας αλλά και από την ευκολία χρήσης τους, λαμβάνοντας υπόψη τους βασικούς νόμους της εργονομίας. Αυτό το θέμα περιγράφεται λεπτομερέστερα στο άρθρο. εδώ.

Όλα τα ηλεκτρικά στοιχεία υπογράφονται και υποδεικνύονται στις σημειώσεις του σχεδίου.

Κατά τη δημιουργία του σχεδίου για την τοποθέτηση της ομάδας εξαγωγής, δεν πρέπει να ξεχνάμε την εγκατάσταση κυκλωμάτων χαμηλού ρεύματος, τα οποία θα πρέπει να δημιουργηθούν ταυτόχρονα με τα ηλεκτρικά. Για το σκοπό αυτό σχεδιάζονται παράλληλα τα συστήματα τοποθέτησης:

• καλώδια για τηλέφωνο και διαδίκτυο.

• Τηλεοράσεις / δορυφορικές γραμμές;

• καλώδια συναγερμού, ενδοσυνεννόηση και άλλες συσκευές.

Διαμόρφωση συστήματος εξισορρόπησης δυναμικού

Πρόκειται για ένα πρόσθετο, αλλά υποχρεωτικό σχήμα, χωρίς το οποίο δεν πρέπει να εγκατασταθεί καλωδίωση σε όλα τα σύγχρονα διαμερίσματα.

Λαμβάνει υπόψη όλα τα μεταλλικά αντικείμενα που βρίσκονται στις εγκαταστάσεις και έχουν υψηλή αγωγιμότητα. Ιδιαίτερη προσοχή δίνεται στα μπάνια, τον εξοπλισμό κουζίνας, τις σωληνώσεις, τα θερμαντικά σώματα. Πρέπει να συνδέονται αξιόπιστα με αγωγούς στο δίαυλο PE στον ηλεκτρικό πίνακα.

Όλα τα σημεία σύνδεσης και η καλωδίωση υποδεικνύονται σε κλίμακα.

Πίνακας προδιαγραφών

Σε χωριστά φύλλα, όλες οι πληροφορίες σχετικά με το ηλεκτρικό εξοπλισμό που περιλαμβάνεται στο σχέδιο παροχής ηλεκτρικού ρεύματος του διαμερίσματος υποδεικνύονται με την ένδειξη:

• ονόματα.

• τύπος;

• ποσότητα ·

• βασικές παραμέτρους αξιολόγησης ·

• συνιστώμενα μοντέλα συσκευών και άλλες πληροφορίες απαραίτητες για την εργασία.

Τεχνικές πτυχές του σχεδιασμού καλωδίων

Επιλογές σύνδεσης ηλεκτρικών συσκευών

Ανάλογα με τις συγκεκριμένες συνθήκες εσωτερικού χώρου, μπορούν να χρησιμοποιηθούν διάφορες μέθοδοι για τη σύνδεση ηλεκτρικών κυκλωμάτων και εξοπλισμού:

1. διαδοχικά.

2. Παράλληλα.

3. μικτή.

Στην πρώτη περίπτωση, κάθε στοιχείο συνδέεται με σύρματα από το ένα αντικείμενο στο άλλο με τη μορφή μιας σειριακής γραμμής. Το κύριο μειονέκτημα αυτής της μεθόδου είναι η χαμηλή αξιοπιστία του κυκλώματος - με την απώλεια της επαφής σε οποιοδήποτε στοιχείο, η τάση εξαφανίζεται σε όλες τις επόμενες.

Σε παράλληλη σύνδεση, όλα τα αντικείμενα τροφοδοτούνται από συστοιχίες και δεν επικοινωνούν μεταξύ τους. Αυτό το σχήμα είναι το πιο αξιόπιστο.

Η μεικτή μέθοδος χρησιμοποιεί και τις δύο αυτές μεθόδους σύνδεσης.

Τυπικά διαγράμματα καλωδίωσης

Τα πιο συνηθισμένα είναι τρεις μέθοδοι για αξιόπιστη καλωδίωση ηλεκτρικών καλωδίων ή συρμάτων σε ένα διαμέρισμα:

1. μέσω κουτιών διακλάδωσης.

2. Η ακτινική μέθοδος του αστέρα.

3. ένα τρένο.

Στην πρώτη περίπτωση, τα καλώδια οδηγούνται από τον πίνακα διαμερισμάτων μέσω προστατευτικών κυκλωμάτων στα κουτιά διακλάδωσης που βρίσκονται σε κάθε δωμάτιο. Όλες οι υποδοχές και ο εξοπλισμός φωτισμού συνδέονται με τα δικά τους καλώδια στους ακροδέκτες αυτών των κουτιών.

Η μέθοδος καλωδίωσης αστέρα καλείται επίσης ακτινική. Όταν το χρησιμοποιείτε, όλα τα άκρα των καλωδίων είναι τοποθετημένα στη μία πλευρά στις επαφές εξόδου των προστατευτικών κυκλωμάτων μέσα στο πάνελ του διαμερίσματος, και από την άλλη πλευρά, απευθείας στους ακροδέκτες των υποδοχών ή άλλων συσκευών.

Αυτή είναι η πιο αξιόπιστη μέθοδος, παρέχοντας τον μέγιστο έλεγχο της κατάστασης του κυκλώματος. Αλλά, δεν είναι οικονομικό και απαιτεί μεγάλο αριθμό μηχανών και αυξημένες διαστάσεις του ηλεκτρικού πίνακα για την τοποθέτησή τους.

Ο τρόπος τοποθέτησης σε έναν βρόχο είναι παρόμοιος με ένα αστέρι, αλλά διαφέρει από το ότι οι καταναλωτές του διαμερίσματος ομαδοποιούνται ανάλογα με τον προορισμό τους, λαμβάνοντας υπόψη την κατανάλωση ενέργειας. Κάθε μία από αυτές τις ομάδες τροφοδοτείται από τη δική της μηχανή στην ασπίδα.

Ηλεκτρικά καλώδια προστασίας

Οι διακόπτες ισχύος, οι ηλεκτρονόμοι παρακολούθησης τάσης, οι διαφορικές μηχανές, οι συσκευές ελέγχου κινδύνου και άλλες συσκευές έχουν σχεδιαστεί για την εξάλειψη επικίνδυνων παραγόντων και κινδύνων από τη χρήση ηλεκτρικής ενέργειας.

Προστατευτικές συσκευές επιλέγονται για συγκεκριμένες συνθήκες ασφαλούς λειτουργίας του ηλεκτρικού εξοπλισμού.

Ένα καλά σχεδιασμένο έργο για την παροχή ηλεκτρικού ρεύματος του διαμερίσματος είναι το κλειδί για την αξιόπιστη λειτουργία της καλωδίωσης και την ασφαλή χρήση οικιακών ηλεκτρικών συσκευών.
