Σπιτικό LED λωρίδα φωτός
Το θέμα του φωτισμού LED είναι, πρόσφατα, ένα από τα πιο δημοφιλή. Στις περισσότερες περιπτώσεις, στο Διαδίκτυο, ανάμεσα στις οικιακές πηγές φωτός, έπρεπε να συναντήσω λαμπτήρες φτιαγμένους από ξεχωριστές λυχνίες LED και εγκατεστημένους σε μια ελαττωματική θήκη λαμπτήρα εξοικονόμησης ενέργειας μαζί με την τροφοδοσία ρεύματος.
Αυτή η διάταξη επιτρέπει τη χρήση ενός λαμπτήρα LED αντί ενός συμβατικού λαμπτήρα πυράκτωσης χωρίς καμία αλλαγή της λάμπας. Η σχετική πολυπλοκότητα πρέπει να αναγνωριστεί ως κάποιο μειονέκτημα αυτού του σχεδιασμού. pcb κατασκευήςπου συνήθως έχει σχήμα κυκλικού σχήματος. Ένα παράδειγμα της υλοποίησης μιας σπιτικής λυχνίας LED κατασκευασμένης από μεμονωμένα LED εμφανίζεται στο Σχ. 1.
Ταυτόχρονα, έχουν αποκτήσει πολύ μεγάλη δημοτικότητα σήμερα. οδηγημένη ταινία. Αλλά, κατά κανόνα, χρησιμοποιούνται κυρίως για διακοσμητικό φωτισμό και πολύ σπάνια - ως φωτισμό. Ωστόσο, αν δεν είναι για τον κύριο φωτισμό, τότε για τον τοπικό φωτισμό ορισμένων περιοχών, η χρήση LED ταινιών μπορεί να είναι αρκετά αποτελεσματική. Ως εκ τούτου, σήμερα θα μιλήσουμε για τη δημιουργία μια απλή σπιτική λάμπα βασισμένη στη λωρίδα LED.
Το Σχ. 1.Σπιτική λυχνία LED κατασκευασμένη από μεμονωμένες λυχνίες LED
LED λωρίδα - Πρόκειται για μια ευέλικτη "πλακέτα τυπωμένου κυκλώματος" στην οποία βρίσκονται τα LED χωρίς πλαίσιο και τρέχουσες αντιστάσεις περιορισμού. Ο σχεδιασμός της ταινίας σας επιτρέπει να κόψετε τα απαραίτητα κομμάτια από αυτό, ανάλογα με τις ειδικές απαιτήσεις. Κοντά στη γραμμή κοπής υπάρχουν μαξιλάρια επαφής στα οποία τα καλώδια τροφοδοσίας είναι συγκολλημένα. Στην πίσω όψη, εφαρμόζεται μια αυτοκόλλητη μεμβράνη στη λωρίδα LED. Τα πιο δημοφιλή είναι οι κασέτες που τροφοδοτούνται με 12V.
Την ίδια στιγμή διέταξα στο ebay.com μια αδιάβροχη λωρίδα LED 5050 SMD LED Strip (Σχήμα 2).
Το Σχ. 2LED Strip αδιάβροχο 5050 SMD LED λωρίδα
Αυτή η λωρίδα LED έχει τα ακόλουθα χαρακτηριστικά: Γωνία εκπομπής φωτός - 120 μοίρες, τάση τροφοδοσίας - 12V, κατανάλωση ρεύματος - 1,2Α ανά 1 μέτρο, φωτεινή ροή - τάξη προστασίας 780-900 Lm / m - IP65
Για σχεδόν ένα χρόνο η ταινία βρισκόταν σε αδράνεια, αλλά όταν το ηλεκτρονικό έρμα (ηλεκτρονικό έρμα) για δεύτερη φορά πέταξε έξω στη λάμπα φθορισμού που χρησιμοποιείται για να φωτίσει τον χώρο εργασίας κοντά στον υπολογιστή, συνειδητοποίησα ότι έπρεπε να αλλάξω σε πιο σύγχρονους τρόπους οργάνωσης του φωτισμού.
Ο ίδιος λυχνία που δεν λειτούργησε για λάμπες φθορισμού 8 W με μήκος 30 cm χρησιμοποιήθηκε ως περίβλημα. Η μετατροπή του σε "έκδοση LED" είναι πολύ απλή.
Αφαιρούμε τη λυχνία, αφαιρούμε την πλάκα ηλεκτρονικού έρματος και κολλάμε μια λωρίδα LED στην εσωτερική επιφάνεια της λάμπας. Συνολικά έξι τμήματα με τρία LED σε κάθε τμήμα ή συνολικά 18 LED εγκαθίστανται με ένα διάστημα 15 mm μεταξύ τους (Εικ. 3).
Το Σχ. 3 Γενική προβολή μιας σπιτικής λυχνίας LED
Δεν είναι απαραίτητο να πετάξετε τα ελαττωματικά ηλεκτρονικά στραγγαλιστικά πηνία και η τυπωμένη πλακέτα κυκλωμάτων μπορεί να χρησιμοποιηθεί για τη μονάδα τροφοδοσίας του λαμπτήρα μας. Και όχι μόνο το διοικητικό συμβούλιο, αλλά και μερικά από τα συστατικά του (φυσικά, με την προϋπόθεση ότι παραμένουν άθικτα), για παράδειγμα, μια γέφυρα δίοδος. Στο τροφοδοτικό θα μείνουμε πιο λεπτομερώς.
Για την τροφοδοσία των LED, είναι απαραίτητο να χρησιμοποιείτε τροφοδοτικά με την τρέχουσα σταθεροποίηση. Διαφορετικά, τα LED θα θερμαίνονται βαθμιαία σε κρίσιμη θερμοκρασία, γεγονός που αναπόφευκτα θα οδηγήσει στην αποτυχία τους.
Η πιο απλή και βέλτιστη λύση στην περίπτωσή μας είναι η χρήση μιας τροφοδοσίας χωρίς μετασχηματιστή με έναν πυκνωτή έρματος (Εικ. 4).

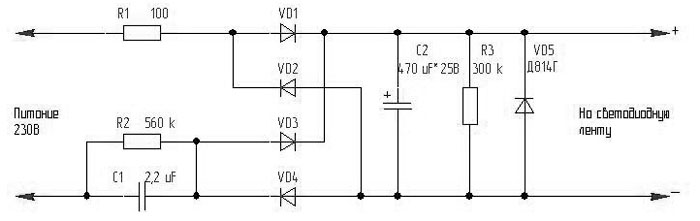

Το Σχ. 4 Σχήμαχωρίς μετασχηματιστή, με πυκνωτή έρματος
Η τάση δικτύου καταστέλλεται από έναν πυκνωτή έρματος C1 και τροφοδοτείται στον ανορθωτή, συναρμολογημένο στις δίοδοι VD1-VD4.Από τον ανορθωτή, παρέχεται σταθερή τάση στο φίλτρο εξομάλυνσης C2.
Οι αντιστάτες R2 και R3 χρησιμοποιούνται για την γρήγορη εκφόρτιση των πυκνωτών C1 και C2, αντίστοιχα. Η αντίσταση R1 περιορίζει το ρεύμα κατά τη στιγμή της ενεργοποίησης και η δίοδος Zener VD5 περιορίζει την τάση εξόδου της τροφοδοσίας σε επίπεδο που δεν υπερβαίνει τα 12V σε περίπτωση ανοικτής λωρίδας LED.
Το κύριο στοιχείο αυτού του κυκλώματος, το οποίο απαιτεί υπολογισμό, είναι ο πυκνωτής C1. Είναι στην αξιολόγησή του ότι καθορίζεται το ρεύμα που μπορεί να παρέχει η τροφοδοσία ρεύματος. Ο ευκολότερος τρόπος υπολογισμού είναι η χρήση ειδικής αριθμομηχανής.
Το μέγιστο ρεύμα, σύμφωνα με τα δεδομένα του διαβατηρίου, για μήκος τμήματος λωρίδας LED 30 cm θα πρέπει να είναι 1,2 A / 0,3 = 400 mA. Φυσικά, δεν πρέπει να τροφοδοτείτε τα LED με μέγιστο ρεύμα.
Αποφάσισα να το περιορίσω σε περίπου 150 mA. Με αυτό το ρεύμα, τα LED παρέχουν τη βέλτιστη (για υποκειμενική αντίληψη) λάμψη με μικρή θέρμανση. Εισάγοντας τα αρχικά δεδομένα στην αριθμομηχανή, λαμβάνουμε την τιμή του πυκνωτή C1 ίση με 2.079 μF (Εικ. 5).
Το Σχ. 5 Υπολογισμός του πυκνωτή για το κύκλωμα τροφοδοσίας μιας οικιακής λυχνίας LED
Επιλέγουμε την πλησιέστερη τυπική ονομαστική τιμή πυκνωτή σε σχέση με τον υπολογισμό. Θα είναι ονομαστική 2.2 uF. Η τάση για την οποία σχεδιάζεται ο πυκνωτής πρέπει να είναι τουλάχιστον 400V.
Μετά τον υπολογισμό του πυκνωτή έρματος και την επιλογή των στοιχείων του κυκλώματος τροφοδοσίας, τα τοποθετούμε στο πίνακα του ελαττωματικού ηλεκτρονικού στραγγαλιστικού πηνίου. Είναι επιθυμητό να αφαιρεθούν όλα τα περιττά μέρη (εκτός από τη γέφυρα τεσσάρων διόδων). Η εμφάνιση της πλακέτας παροχής ρεύματος φαίνεται στο Σχ. 6.
Το Σχ. 6Η εμφάνιση της πλακέτας παροχής ρεύματος
Συνδέουμε τη λωρίδα LED στο τροφοδοτικό, ενεργοποιήστε το στο δίκτυο και ελέγξτε τη λυχνία σπιτιού που λειτουργεί.
Αφού τοποθετήσετε και ελέγξετε τη λειτουργία του τροφοδοτικού, τοποθετήστε το στο περίβλημα και τοποθετήστε την αναβαθμισμένη λυχνία από τη λωρίδα LED στη θέση συνεχούς λειτουργίας (Εικ. 7).
Το Σχ. 7 Σπιτικό LED φως λωρίδα
Προσοχή! Αυτό το κύκλωμα τροφοδοσίας είναι χωρίς μετασχηματιστή και δεν έχει γαλβανική απομόνωση από το δίκτυο. Κατά την εγκατάσταση και τη θέση σε λειτουργία πρέπει να τηρείτε αυστηρά τους κανονισμούς ασφαλείας. Η τροφοδοσία ρεύματος πρέπει να εγκατασταθεί σε περίβλημα κατασκευασμένο από μονωτικό υλικό, είναι απαραίτητο να εξασφαλιστεί η αδυναμία επαφής με τα ενεργά μέρη κατά τη λειτουργία του λαμπτήρα.
