Πώς να κάνετε μια καλή συστροφή των καλωδίων
Αυτό το άρθρο έχει κάπως προκλητικό τίτλο. Είμαι βέβαιος ότι θα υπάρξουν αμέσως άνθρωποι που θα γράψουν διδακτικά, λέγοντας ότι η συστροφή είναι παράνομη και σύμφωνα με το PUE, η συστροφή των συρμάτων απαγορεύεται.
Κανείς δεν το υποστηρίζει. Αν δεν ήταν για το γεγονός ότι, παρά τα όσα γράφτηκαν στο EMP, η συντριπτική πλειοψηφία των καλωδίων στο έδαφος της πρώην μεγάλης σοβιετικής χώρας εξακολουθούν να στρεβλώνουν.
Δεν θα το υποστηρίξω πολύ καλή συστροφή των συρμάτων - Αυτός είναι ο πιο αξιόπιστος και υψηλής ποιότητας τρόπος για να συνδέσετε καλώδια, αν και προσπαθούν συνεχώς να το αποδείξουν σε με. Φαίνεται ότι κάποιος έφτιαξε ακόμη και μια μέτρηση και συνέκρινε την πτώση τάσης στην συστροφή και σε ολόκληρο το κομμάτι του σύρματος, οπότε στην στροφή έγινε λιγότερο. Ίσως αυτό να είναι κάτι από το πεδίο της μυθολογίας μεταξύ των ηλεκτρολόγων. Απλώς θα προχωρήσουμε από το γεγονός ότι η καλή περιστροφή μπορεί να ονομαστεί ένα από τα στάδια και ένα πολύ σημαντικό στοιχείο τέτοιων μεθόδων σύνδεσης καλωδίων, όπως συγκόλληση ή συγκόλληση.
Πριν συζητήσουμε περαιτέρω σχετικά με τη σωστή συστροφή, ας δούμε τι θα συμβεί εάν τα καλώδια συνδέονται ακριβώς έτσι, χωρίς τεχνολογία, "πώς συνέβη". Σε αυτή την περίπτωση, στο σημείο επαφής των δύο συρμάτων εμφανίζεται αντοχή επαφής. Υπάρχουν δύο λόγοι για αυτό - μια μείωση στην περιοχή της εγκάρσιας τομής του σύρματος στο σημείο επαφής (κυρίως λόγω μικροπροεξοχών κατά τη σύνδεση) και την παρουσία ενός φιλμ οξειδίου στα καλώδια.
Οξειδωτικό φιλμ - το αποτέλεσμα της αλληλεπίδρασης των ατόμων του μετάλλου του οποίου ο πυρήνας αποτελείται από οξυγόνο. Ένα τέτοιο φιλμ οξειδίου έχει μια πολύ αξιοπρεπή ειδική αντίσταση. Το φιλμ οξειδίου απουσιάζει μόνο σε ευγενή μέταλλα - χρυσό, λευκόχρυσο, κλπ. (Γι 'αυτό και είναι "ευγενή", που δεν αντιδρούν με κανέναν). Σε ασήμι, η ειδική αντίσταση του φιλμ οξειδίου είναι ίδια με αυτή του ίδιου του μετάλλου, οπότε χρησιμοποιείται αργά στις επαφές διαφόρων ηλεκτρικών συσκευών.
Όταν το καλώδιο θερμαίνεται από το ρεύμα που διέρχεται από αυτό, η αντίσταση επαφής μετάβασης αυξάνεται ακόμη περισσότερο, επειδή η παραγόμενη θερμότητα δεν αφαιρείται εντελώς στο περιβάλλον, αλλά θερμαίνει και το ίδιο το σύρμα, συμπεριλαμβανομένης της συστροφής.
Ως αποτέλεσμα, όλα αυτά μπορούν να οδηγήσουν σε μια διαδικασία που μοιάζει με χιονοστιβάδα, όταν ο τόπος της περιστροφής είναι όλο και περισσότερο θερμαίνεται. Εδώ είναι μια από τις αιτίες των πυρκαγιών που οφείλονται στα λεγόμενα "ελαττώματα στην καλωδίωση".
Συναντήθηκα μία περίπτωση, όταν μια περιστροφή αλουμινίου στο εξοχικό σπίτι ενός γείτονα ήταν μόνο μία ημέρα. Ο λόγος για αυτό δεν είναι μόνο η ύπαρξη στριψίματος χαμηλής ποιότητας, αλλά και το υλικό του αγώγιμου πυρήνα του σύρματος. Γιατί το σύρμα χαλκού είναι πάντα καλύτερο από το αλουμίνιο ο ιστότοπος έχει ήδη γραφτεί.
Το πιο ενδιαφέρον είναι ότι σε αυτό το περίπτωση δεν θα βοηθήσουν οι διακόπτες και οι ασφάλειες στον πίνακα ανταποκρίνονται σε αύξηση του ρεύματος στο κύκλωμα. Στην περίπτωσή μας, το ρεύμα δεν αλλάζει, θερμαίνει όλο και περισσότερο το σημείο επαφής των δύο καλωδίων.
Βάσει αυτού, μπορούμε να συμπεράνουμε ότι Μια καλή συστροφή των συρμάτων είναι απαραίτητη, πρώτα απ 'όλα, έτσι ώστε η αντίσταση επαφής μετάβασης να παραμένει σταθερή και να μην αλλάζει με την πάροδο του χρόνου.
Έτσι, τι χρειάζεστε για να κάνετε μια καλή συστροφή καλωδίων;
Πρώτα πρέπει να αφαιρέσετε τη μόνωση χωρίς να καταστρέψετε τον πυρήνα του καλωδίου. Το εκτεθειμένο τμήμα της φλέβας καθαρίζεται από βρωμιά με καθαρό πανί εμποτισμένο σε ακετόνη ή λευκό ποτό. Κατόπιν καθαρίζουμε τις φλέβες με μεταλλική βούρτσα ή γυαλόχαρτο σε μεταλλική λάμψη.
Στη συνέχεια, στρίβουμε τις απογυμνωμένες φλέβες με δύο πένσες. Για να γίνει αυτό, λυγίστε τα άκρα των συρμάτων υπό γωνία 90 °περίπου σε απόσταση ίση με 7-10 διαμέτρους του πυρήνα από την φέτα μόνωσης, και τις ξεκινάμε η μια για την άλλη. Περνάμε με πένσες 5-7 στροφές από έναν πυρήνα στον άλλο.
Ανοίγουμε 5-7 στροφές άλλου πυρήνα και σφραγίζουμε τη σύνδεση με πένσες, δηλ. σφίγγουμε με δύο πένσες τις στροφές των φλεβών σε αντίθετες κατευθύνσεις. Στη συνέχεια, λυγίστε σφιχτά τα άκρα των συρμάτων.
Προκειμένου να δημιουργηθεί ένας κλάδος, είναι απαραίτητο να ψεκάσουμε 10-15 στροφές ενός πυρήνα υποκαταστημάτων γύρω από τον κύριο πυρήνα. Σφραγίστε το κλαδί με δύο πένσες, σφίγγοντας τις στροφές του πυρήνα μετακινώντας τις προς αντίθετες κατευθύνσεις. Κατόπιν λυγίστε καλά το άκρο του πυρήνα του κλάδου. Μετά από όλες αυτές τις διαδικασίες, η συστροφή θα είναι μηχανικά ισχυρή και αξιόπιστη.
Υπάρχουν πολλοί άλλοι τρόποι σύνδεσης των συστραμμένων συρμάτων. Σε όλες αυτές τις μεθόδους δίνονται ακόμη και χαρακτηριστικά ονόματα.

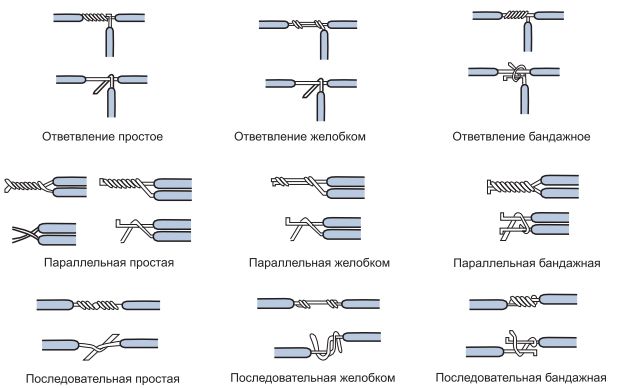

Για παράδειγμα, εδώ είναι μερικοί τρόποι που εμφανίζονται σε ένα διάσημο βιβλίο για τους νέους ηλεκτρολόγους:
Η επιλογή που περιέγραψα σε αυτό το άρθρο, χρησιμοποιώντας δύο πένσες, έχει δοκιμαστεί από την πρακτική και ποτέ δεν απέτυχε.
Μετά τη δημιουργία μιας υψηλής ποιότητας συστροφής, τα σύρματα μπορούν να συγκολληθούν (λίγο χρησιμοποιημένα λόγω της πολυπλοκότητας), συγκολλημένα (σε ένα από τα άρθρα του site αποδείχθηκε με κάποιο τρόπο ότι η συγκόλληση είναι ο καλύτερος τρόπος για να συνδέσετε καλώδια).
Μια καλή συστροφή είναι απαραίτητη, για παράδειγμα, για έναν πιο σύγχρονο και λιγότερο χρονοβόρο τρόπο σύνδεσης καλωδίων - όταν χρησιμοποιείται συρρικνωθεί σωλήνα, η οποία αποτελεί καλή εναλλακτική λύση για την ηλεκτρική ταινία.
Στην εμφάνιση, μοιάζει με ένα συνηθισμένο καμπρίκο, το οποίο φοριέται σε περιστροφή με περιθώριο και στις δύο κατευθύνσεις. Στη συνέχεια, ο θερμοσυρρικνωμένος σωλήνας θερμαίνεται (για αυτό μπορείτε να χρησιμοποιήσετε έναν κανονικό αναπτήρα, αλλά είναι καλύτερο να χρησιμοποιήσετε ένα ηλεκτρικό πιστολάκι για τα μαλλιά), αναδιπλώνεται σφιχτά γύρω από το καλώδιο και το απομονώνει με αξιοπιστία.
Κάνετε τη συστροφή σωστά!
Αν έχετε τις αγαπημένες σας επιλογές για τη σύνδεση καλωδίων - μοιραστείτε και ενημερώστε σχετικά με τα σχόλια στο άρθρο!
